處理器係統

CPU

Intel® Core™第七代 Kaby lake-U Soc i3/i5/i7處理器

CPU封裝

BGA

芯片組

英特爾® Kaby lake-U係列SOC

Bioses

EFI Bioses

內存

技術架構

單通道DDR4 2133MHz

插槽

1 個DDR4 SODIMM 260 Socket

視頻

圖形控製器

Intel HD Graphics 620(I3-6100U的顯卡）；顯卡型號跟CPU相關

VGA

VGA支持最大分辨率2048x1536

HDMI

最大分辨率支持（HDMI1.4）4096*2304@30HZ 支持4K顯示輸出

雙顯支持

HDMI+VGA同步或異步顯示

I/O背板

端口

1*VGA,1*HDMI,1*LAN,2*USB3.0/,4*USB2.0,1*MIC-OUT/LINE-OUT,1*電源指示燈,1*硬盤指示燈1*開關按鈕,1*重啟按鈕

網絡

控製器

1個RTL8111E-V千兆網卡，RJ45接口

音頻

控製器

瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)

Super  I/O

控製器

IT8163E

硬件監控

看門狗定時器

0-255秒,提供看門狗例程

Cooler

鋁質有風扇散熱器

輸入/輸出接口

USB

2*USB3.0兼容USB2.0 / 1.1，,最大支持+5V/1A 4*USB2.0

串口

1個RS-232

NGFF

1個NGFF接口（KEY E）

NGFF

1個NGFF接口支持3G/4G模塊

SATA

1個標準SATAIII接口,最大傳輸速率6Gb/s(和SATA_HDD二選一，默認是SATA_HDD）

擴展總線

SATA_HDD

1*SATA_HDD硬盤接口，最大傳輸速率6Gb/s(和SATA二選一）

存儲

NGFF

1個NGFF_SSD接口

電源

電源類型

單輸入直流通電源，DC12-19V，+/-5%

工作環境

工作溫度

-20℃ ~ +60℃

存儲溫度

-40℃ ~ +85℃

工作濕度

0% ~ 90%相對濕度, 無凝露

存儲濕度

0% ~ 90%相對濕度, 無凝露

係統支持

Windows10 Linux

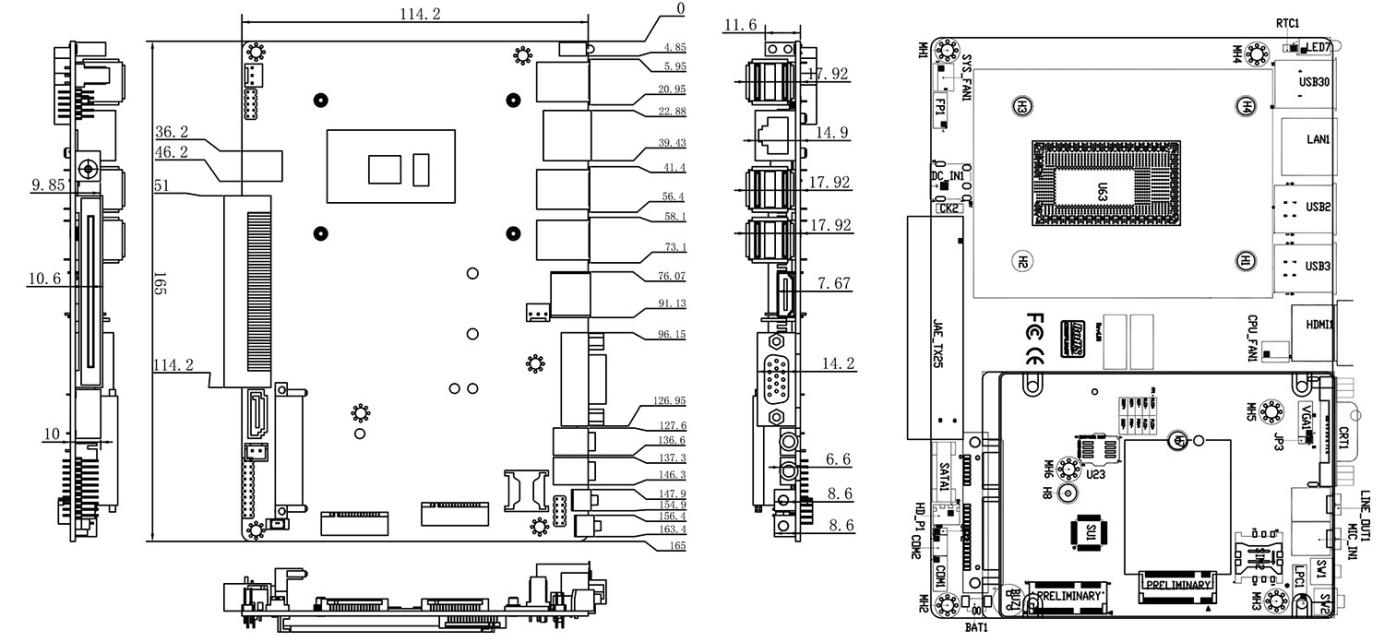

外觀尺寸

尺寸

165*114.2 mm

重量

0.5KG

認證

CE,ROHS,FCC

型號

描述

CPU可選

OPS250C-I3

集成Intel 第七代移動Kaby lake-U

I3-7100U

最大主頻2.4GHz

OPS250C-I5

集成Intel 第七代移動Kaby lake-U

I5-7200U

基礎主頻2.5GHz，最大睿頻到3.1GHz

OPS250C-I7

集成Intel 第七代移動Kaby lake-U

I7-7500U

基礎主頻2.7GHz，最大睿頻到3.5GHz
